Рукава высокого давления и соединительная арматура

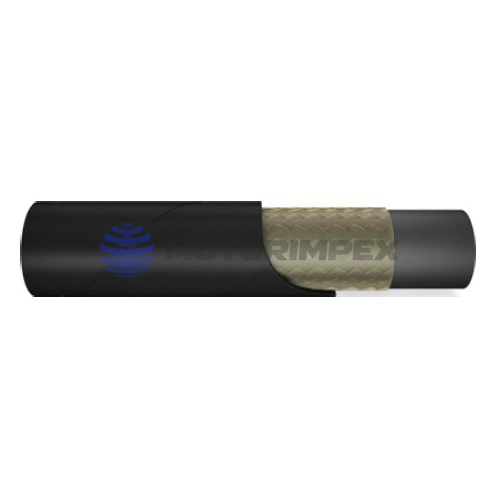

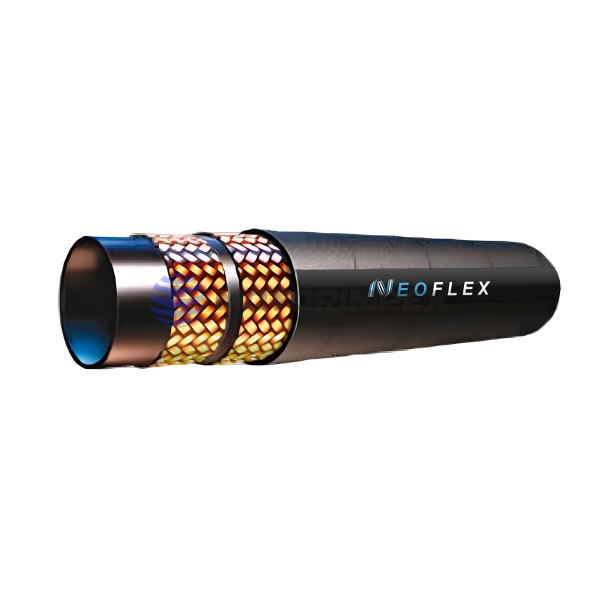

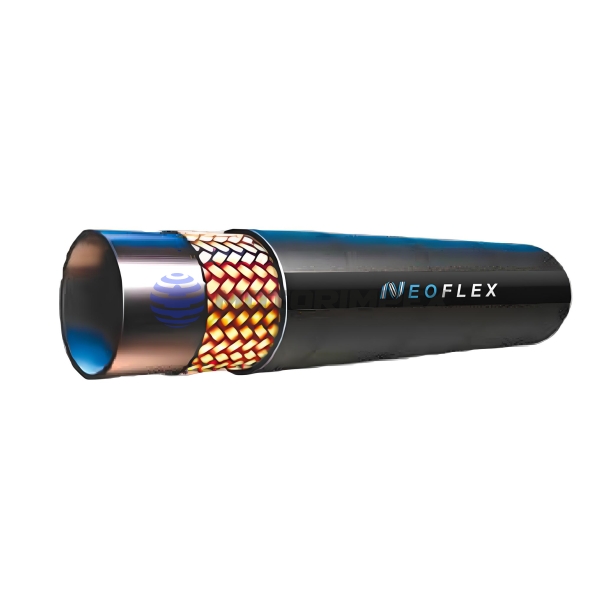

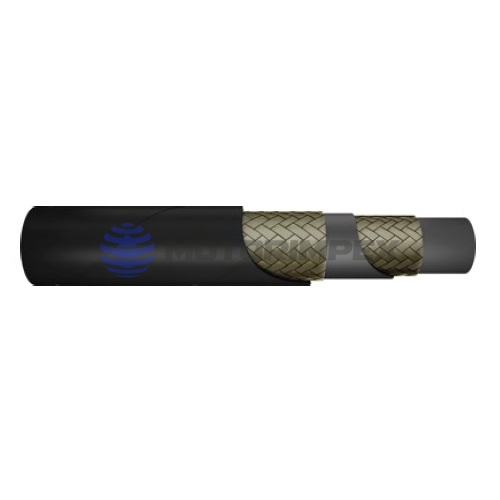

Рукава высокого давления 1SN и 2SN Рукава высокого давления 1SN и 2SN

Hypress

Код товара: 5040

максимальное давление: 430 бар

давление разрыва: 1720 бар

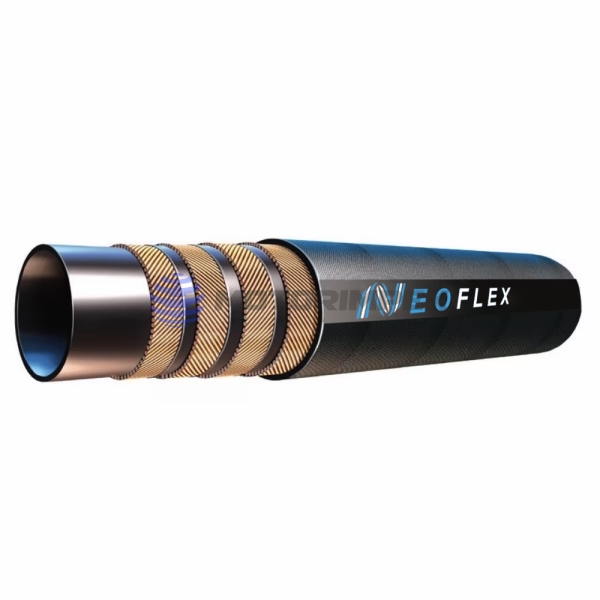

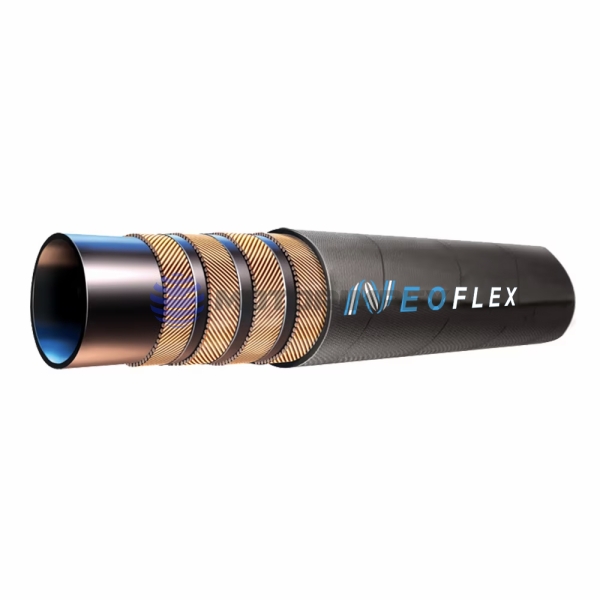

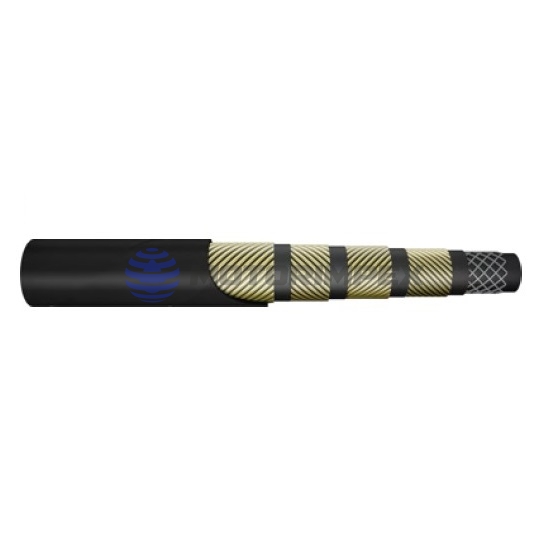

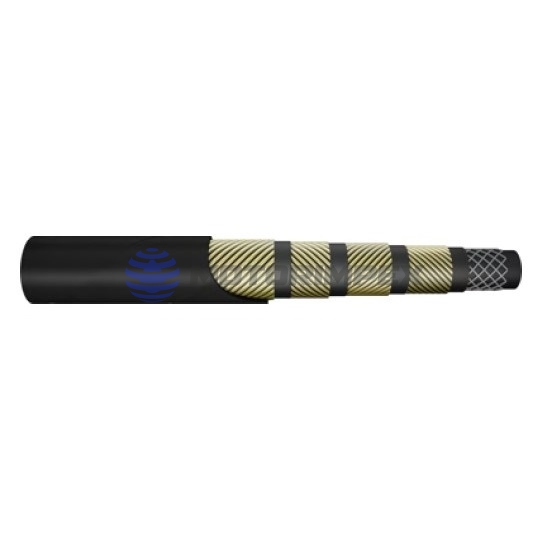

Рукава сверхвысокого давления 4SP, 4SH, R13 и R15 Рукава сверхвысокого давления 4SP, 4SH, R13 и R15

Hypress

Код товара: 5035

максимальное давление: 700 бар

давление разрыва: 3250 бар

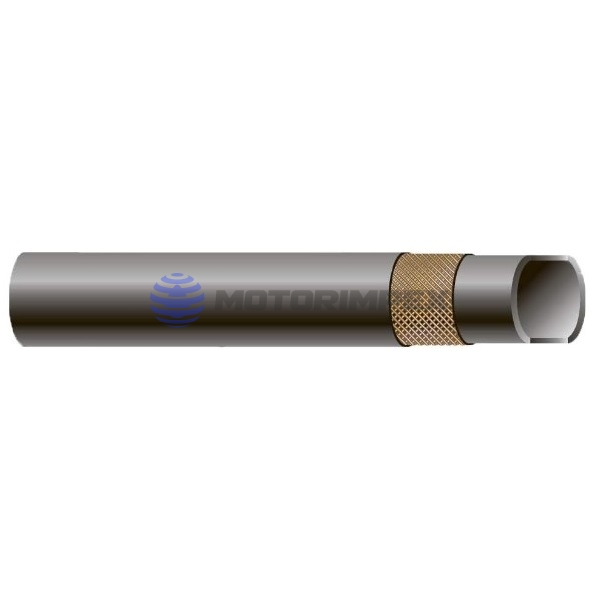

Рукава низкого давления R3, R4 и R6 Рукава низкого давления R3, R4 и R6

Hypress

Код товара: 5036

максимальное давление: 160 бар

давление разрыва: 640 бар

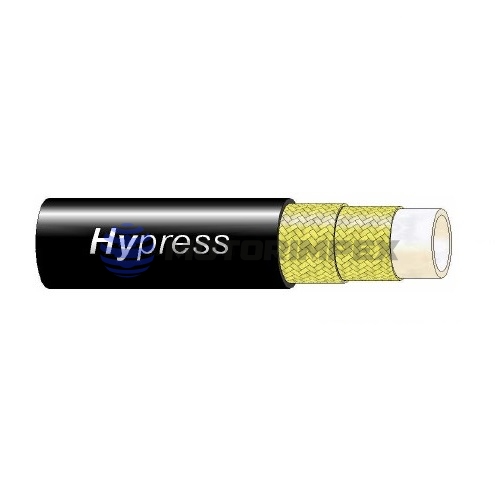

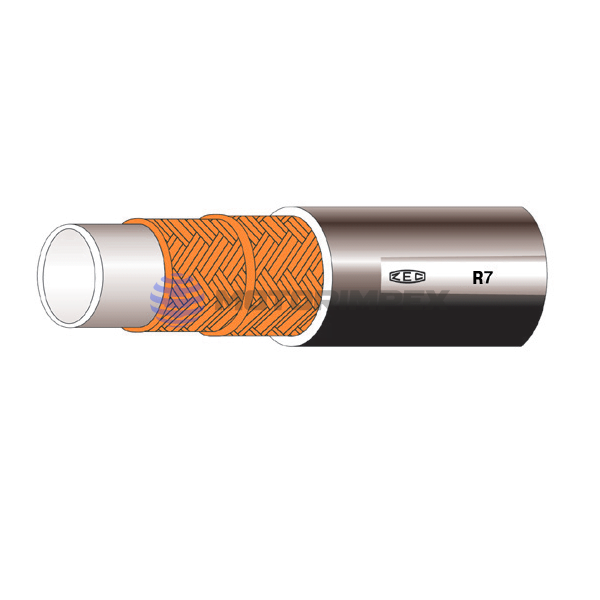

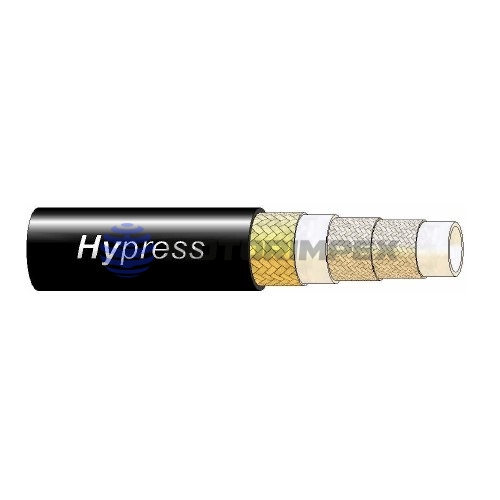

Рукава термопластиковые R7, R8 и R18 Рукава термопластиковые R7, R8 и R18

Hypress

Код товара: 5038

максимальное давление: 700 бар

давление разрыва: 2800 бар

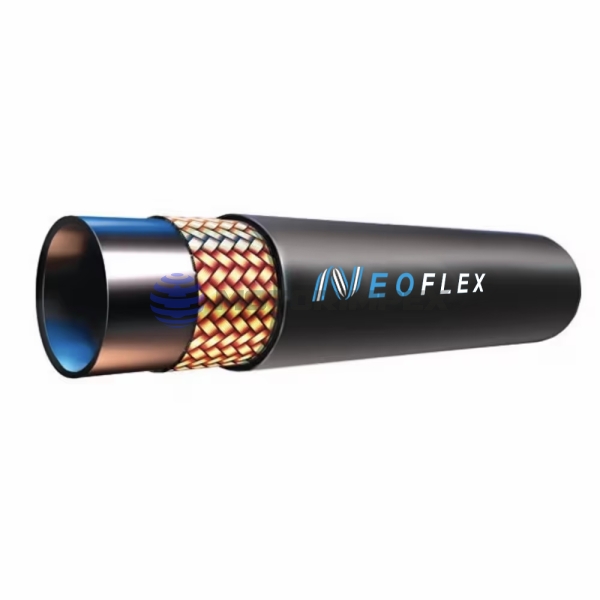

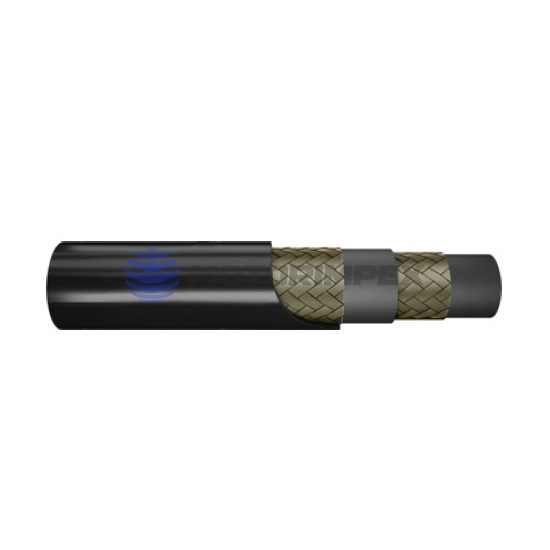

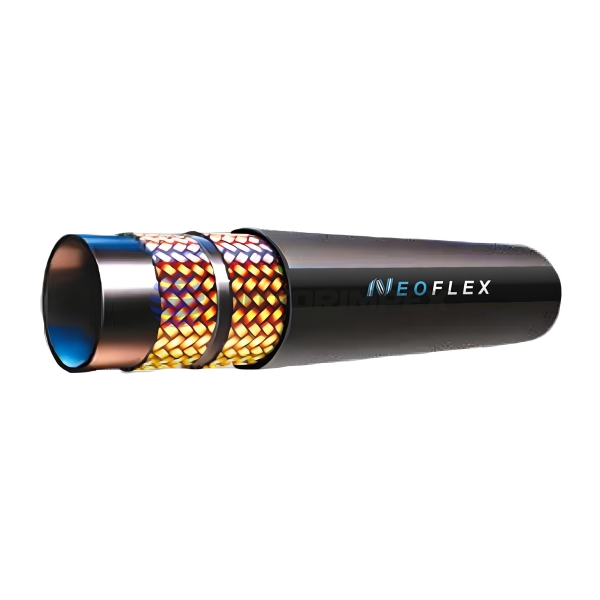

Специальные рукава MPA, 1SC и 2SC Специальные рукава MPA, 1SC и 2SC

Hypress

Код товара: 5037

максимальное давление: 430 бар

давление разрыва: 1720 бар

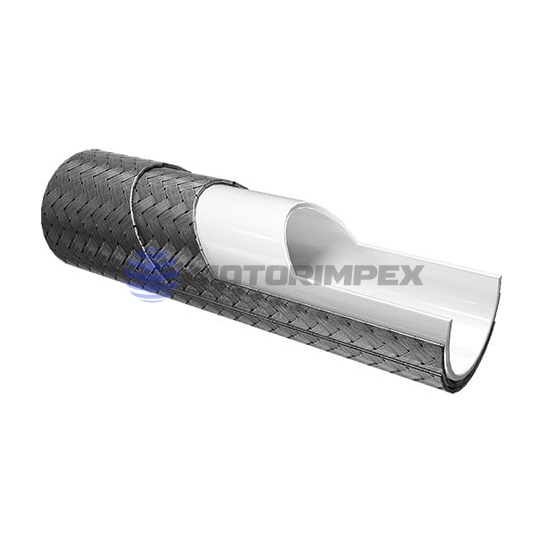

Рукава гибкие PTFE Рукава гибкие PTFE

Hypress

Код товара: 5039

максимальное давление: 345 бар

давление разрыва: 1276 бар

Точки замера давления Точки замера давления

Minipress

Код товара: 6272

Быстроразъёмные соединения Hypress Быстроразъёмные соединения Hypress

Hypress

Код товара: 5044

G1/4–G3

максимальное давление: 700 бар

максимальный расход: 500 л/мин

Поворотные соединения GGL Поворотные соединения GGL

Oleodinamica Marchesini

Код товара: 6401

G1/4–G2

максимальное давление: 400 бар

максимальный расход: 700 л/мин

Поворотные соединения GG 90 Поворотные соединения GG 90

Oleodinamica Marchesini

Код товара: 6402

G1/4–G2

максимальное давление: 400 бар

максимальный расход: 700 л/мин

Монтажные адаптеры Serv-Clip 1 Монтажные адаптеры Serv-Clip 1

Bolender | Serv-Clip ®

Код товара: 6403

для трубопровода под давлением

диаметр трубки: 10–42 мм

максимальное давление: 630 бар

Монтажные адаптеры Serv-Clip 2 Монтажные адаптеры Serv-Clip 2

Bolender | Serv-Clip ®

Код товара: 6404

для трубопровода без давления

диаметр трубки: 10–42 мм

максимальное давление: 630 бар

Фитинги для рукавов 1SN и 2SN Фитинги для рукавов 1SN и 2SN

Hypress

Код товара: 5030

Фитинги для рукавов 4SP Фитинги для рукавов 4SP

Hypress

Код товара: 5028

Фитинги серии М для систем замера давления Фитинги серии М для систем замера давления

Minipress

Код товара: 6694

G1/8, G1/4, G1/2

максимальное давление: 400 бар

Аксессуары для РВД Аксессуары для РВД

Hypress

Код товара: 5042

защитные спирали, металлооплётки, ручки, защитные рукава, заглушки, термоусадочные капсулы, пистолеты горячего воздуха, проверочные матрицы

Адаптеры BSP Адаптеры BSP

Hypress

Код товара: 5051

G1/4–G2

Адаптеры DIN 2353 Адаптеры DIN 2353

Hypress

Код товара: 5050

M, G, R, NPT, UNF

Адаптеры JIC Адаптеры JIC

Hypress

Код товара: 5049

от 7/16–20 UNF до 7/8–12 UNF

Адаптеры ORFS Адаптеры ORFS

Hypress

Код товара: 5048

от 7/16–20 UNF до 2–12 UNF

Адаптеры DIN 2353 (French series) Адаптеры DIN 2353 (French series)

Hypress

Код товара: 5047

G1/4–G2

M16x1,5–M52x1,5

Рукава высокого давления для гидравлики: структура и типы

Рукава или шланги высокого давления имеют вид гибких трубопроводов, которые используются для гидросистем. Под высоким давлением по ним подаются масла, жидкости и эмульсии. Конструкция рукава представляет собой пару или несколько резиновых трубок, которые при помощи армированных навивок или оплеток из металла помещены одна в другую.

РВД применяют в разных структурах гидромеханизмов и машин:

  • строительная, дорожная техника;
  • подъемно-транспортное оборудование;
  • лесозаготовительные машины;
  • сельскохозяйственное, автотракторное оборудование;
  • промышленная техника.

Также данный вид агрегатов помогает транспортировать жидкое топливо, эмульсии, моторные и гидромасла, консистентные смазки. Главные преимущества применения шлангов высокого давления для гидравлики:

  1. легкость и чрезвычайная гибкость даже в условиях пониженной температуры окружающей среды;
  2. структура шланга позволяет его применять даже невзирая на разрушения или повреждения нескольких слоев;
  3. составляющие шланга не подвергаются устареванию.

Какую конструкцию имеют шланги высокого давления для гидравлики

Основу композитного шланга составляет внутренняя и наружная поддерживающие спирали, выполненные из гальванизированной стали. Еще материалом для изготовления такой спирали может послужить алюминий, нержавеющая или в полипропиленовом корпусе сталь. Между спиралями в несколько слоев прокладываются пленка и термопластичный материал. Детали шланга удерживают его стенки, а также обеспечивают при всасывании их целостность.

Наружная спираль – необходима для скрепления конструкционных слоев рукава, а также для обеспечения устойчивости наружного слоя к механическим повреждениям и истиранию. Стандартно внешнее покрытие изготовлено из ПВХ на тканевой основе, что делает шланг устойчивее к внутреннему давлению. Для распознавания шлангов эти покрытия отличаются по цветам – например, для светлых нефтепродуктов используют синий шланг с желтой полосой.

Внутренний слой необходим для герметичности рукава. Таким слоем может выступать пленка из полиамида, полипропилена или фторопласта (PTFE). Комбинация этих материалов помогает усилить заданные параметры шланга – давление, рабочая температура и химическая устойчивость.

Фитинг является концевым элементом шлага и имеет особый профиль. Он изготовлен из стали или алюминия, предназначается для крепления шланга к фланцам или быстроразъемному соединению.

Как выбрать и купить рукав высокого давления

Все рукава высокого давления можно разделить на специальные и универсальные. Среди последних выделяют такие типы:

  • Рукава с оплеткой по стандарту EN 853 – наиболее распространенные гидравлические шланги высокого давления. Они рассчитаны в среднем на давление до 400 Бар, укреплены одной или двумя стальными оплетками. В данной категории основными представителями являются 1SN, 2SN и 2SC, где цифра обозначает количество оплеток.
  • Рукава с навивкой по стандарту EN 856 – менее популярный, но немаловажный элемент гидросистем, в которых используется повышенное давление. Самые распространенные представители: 4SP – 4 спиральные проволочные навивки из стали – для среднего давления, 4SN – 4 проволочные навивки повышенной прочности – выдерживают высокие давления, R12 – тяжелый рукав, имеющий 4 навивки – для длительных работ при среднем давлении и высоких температурах, многоспиральный рукав R13 и R15 с шестью навивками для тяжелых рабочих условий при самых высоких температурах и давлениях. Характеризуется повышенным сроком эксплуатации.
  • Специальные РВД – PTFE, а также рукава для работы при повышенных температурах. Это тефлоновые шланги, которые чаще всего используются в химическом и пищевом производстве. Особенность их состоит в том, что внутренний слой выполнен из фторопластовой трубки, а наружный слой армированный и включает стальную оплетку в один или несколько слоев. Благодаря этому он прочен и химически стоек, выдерживает температуру от -60 ℃ до +260 ℃ и давление до 225 Бар.

Если вам необходимо заказать гидравлический шланг высокого давления по выгодной цене оптом или в розницу – переходите на сайт компании Моторимпекс. Мы занимаемся продажей гидравлических комплектующих и предоставляем гарантийное и послегарантийное обслуживание. Это обеспечит вам уверенность в том, что наша гидравлическая продукция прослужит долгое время и обезопасит работу всей гидросистемы от неожиданных поломок и сбоев.

Хотите купить шланг высокого давления в Украине? Ознакомьтесь с нашим каталогом прямо сейчас!
