Гидрораспределители
Мы являемся лидером в поставке гидрораспределителей в Украине. Мы обладаем крупнейшими складами гидравлики в стране, и большая часть брендов продукции представлена только у нас.
Широкий ассортимент моделей товаров всегда в наличии на складе для быстрого удовлетворения потребностей клиентов. Вся продукция, указанная в технических каталогах, доступна для заказа.

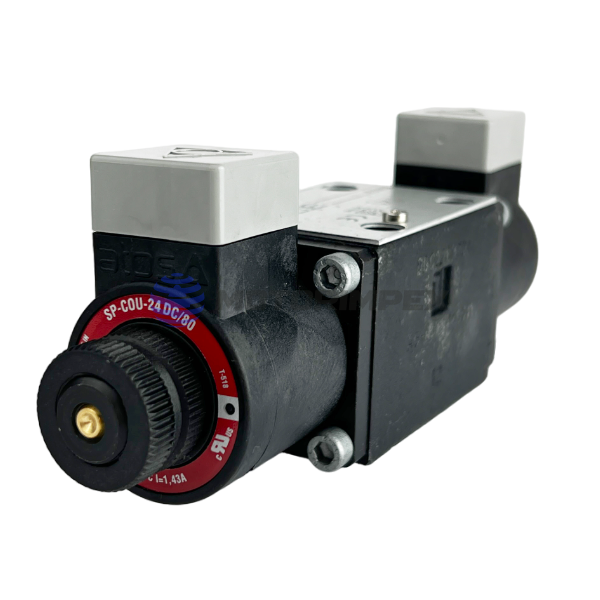

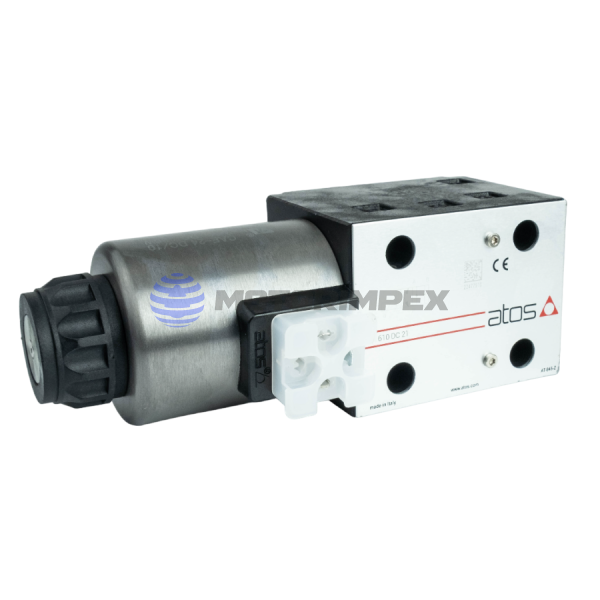

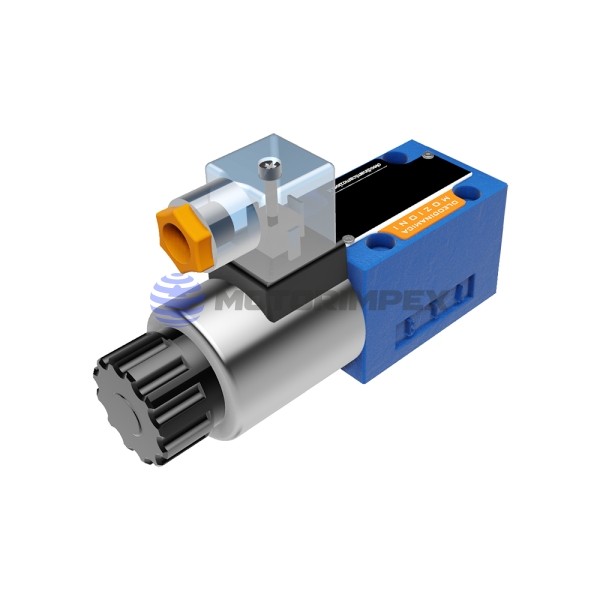

ДУ 6
максимальное давление: 350 бар
максимальный расход: 25 л/мин
ДУ 6, 10
максимальное давление: 350 бар
максимальный расход: 120 л/мин

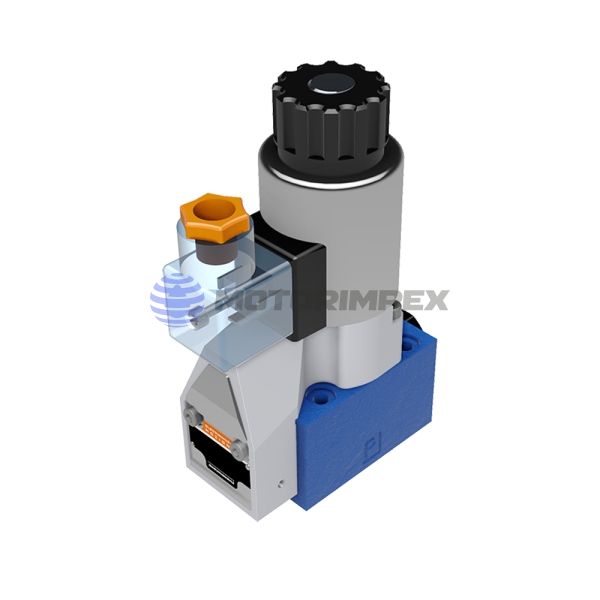

ДУ 6
максимальное давление: 420 бар
максимальный расход: 25 л/мин

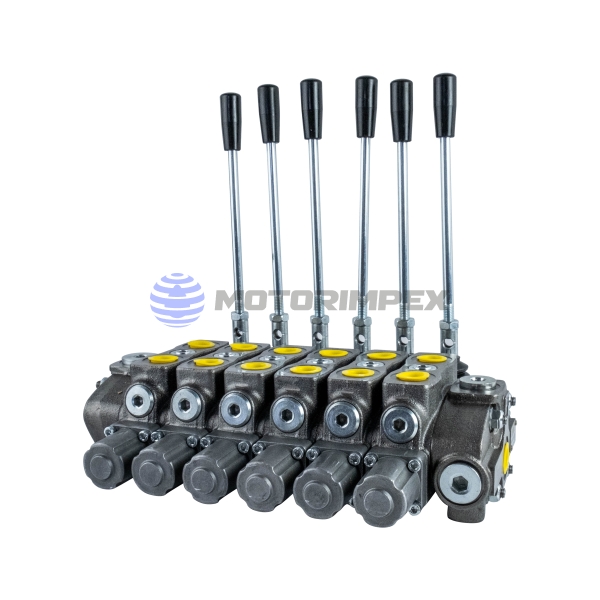

до 12-ти секций
максимальное давление: 315 бар
максимальный расход: 80 л/мин

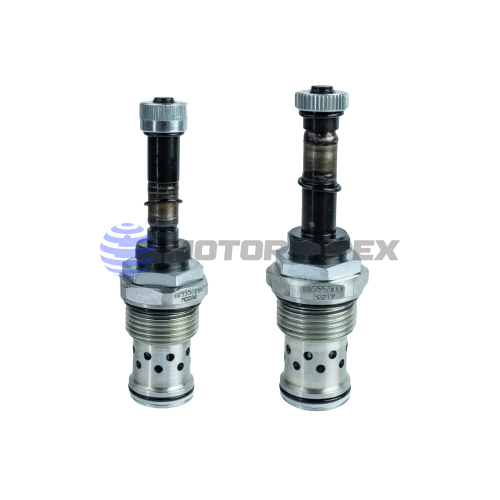

3/4–16 UNF
2-х линейные
7/8-14 UNF
2-х линейные
максимальное давление: 420 бар
максимальный расход: 120 л/мин

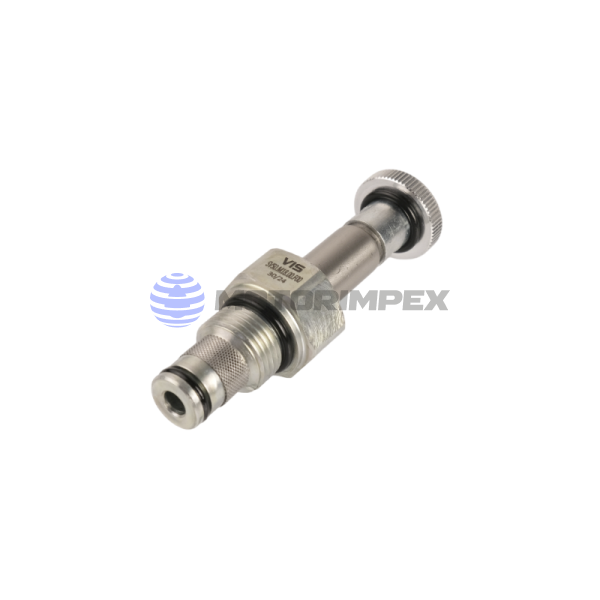

M18x1,5
2-х линейные
максимальное давление: 350 бар
максимальный расход: 40 л/мин

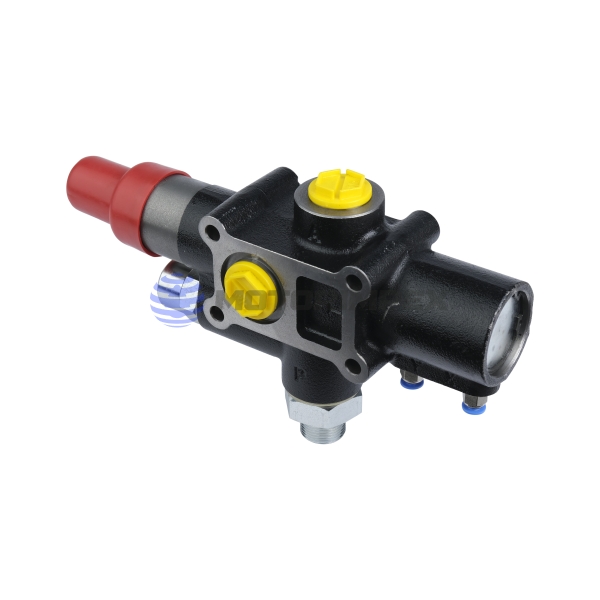

G3/4
максимальное давление: 350 бар
максимальный расход: 140 л/мин
G1
максимальное давление: 350 бар
максимальный расход: 250 л/мин

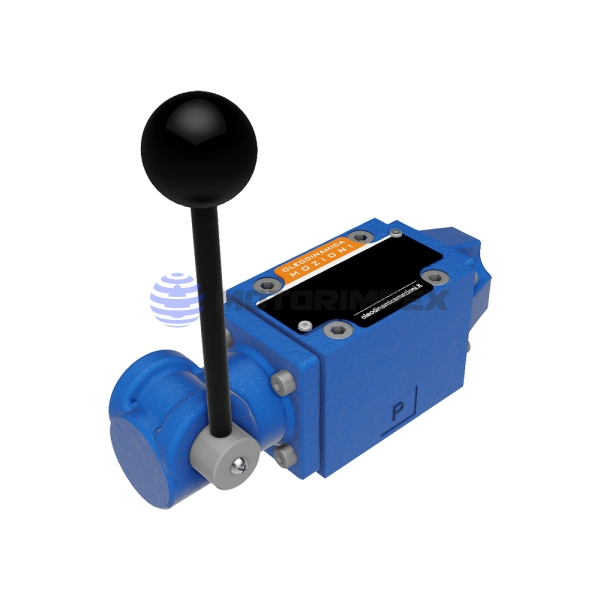

ДУ 6
максимальное давление: 350 бар
максимальный расход: 80 л/мин
ДУ 10
максимальное давление: 350 бар
максимальный расход: 160 л/мин

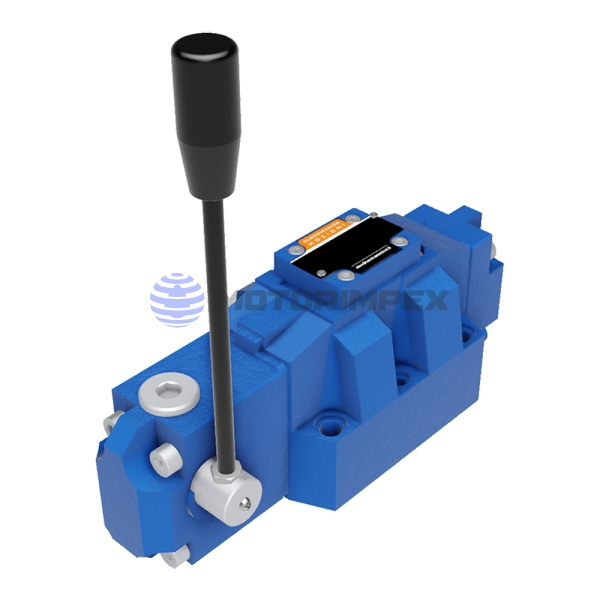

ДУ 16
максимальное давление: 350 бар
максимальный расход: 240 л/мин
до 7-ми золотников
максимальное давление: 300 бар
максимальный расход: 40 л/мин
до 6-ти золотников
максимальное давление: 300 бар
максимальный расход: 80 л/мин
до 4-х золотников
максимальное давление: 300 бар
максимальный расход: 120 л/мин
до 7-ми золотников
максимальное давление: 250 бар
максимальный расход: 50 л/мин
010 – с обеих сторон резьба, 054 – шар с КИТом, 059 – шар без КИТа, 029 – вилка без КИТа, 061 – вилка с КИТом
длина: 1–3 м

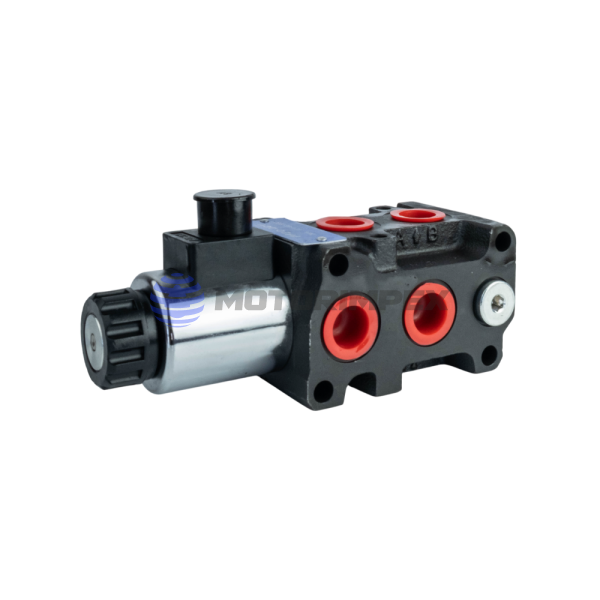

G3/8

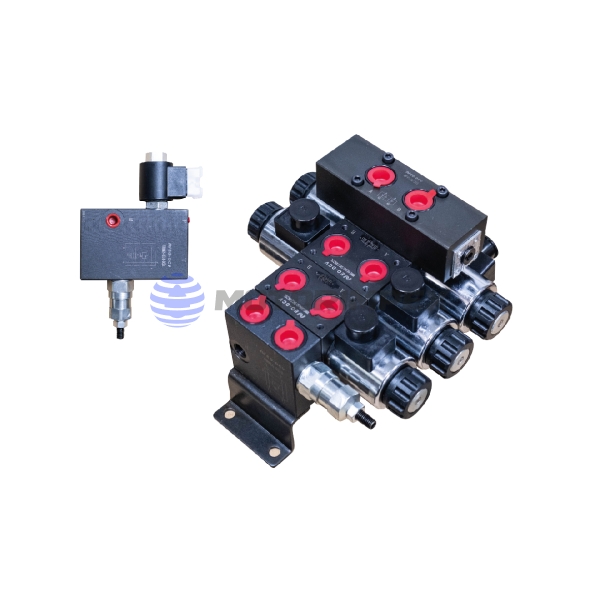

до 8-ми секций
максимальное давление: 315 бар
максимальный расход: 40 л/мин
ДУ 6
максимальное давление: 315 бар
максимальный расход: 80 л/мин
ДУ 10
максимальное давление: 315 бар
максимальный расход: 120 л/мин
ДУ 16, 25, 32
максимальное давление: 350 бар
максимальный расход: 1100 л/мин

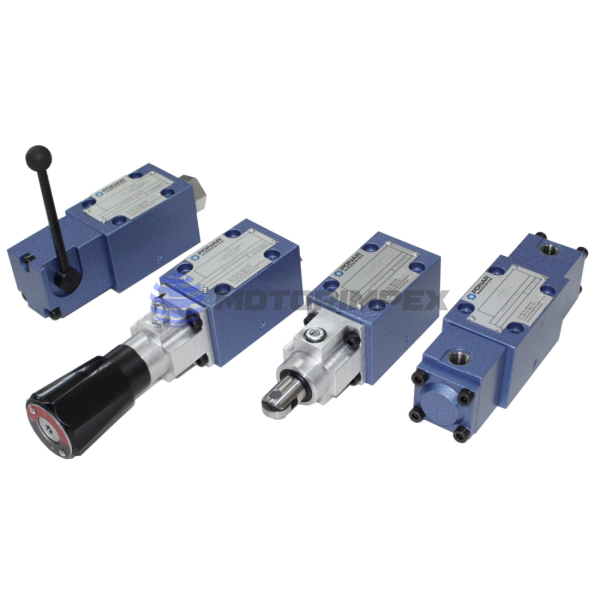

ДУ 6
максимальное давление: 315 бар
максимальный расход: 60 л/мин

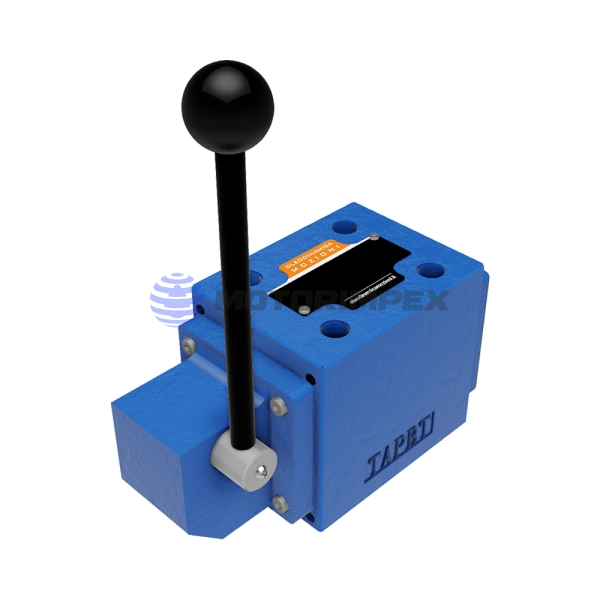

ДУ 10
максимальное давление: 315 бар
максимальный расход: 100 л/мин
ДУ 16
максимальное давление: 315 бар
максимальный расход: 300 л/мин

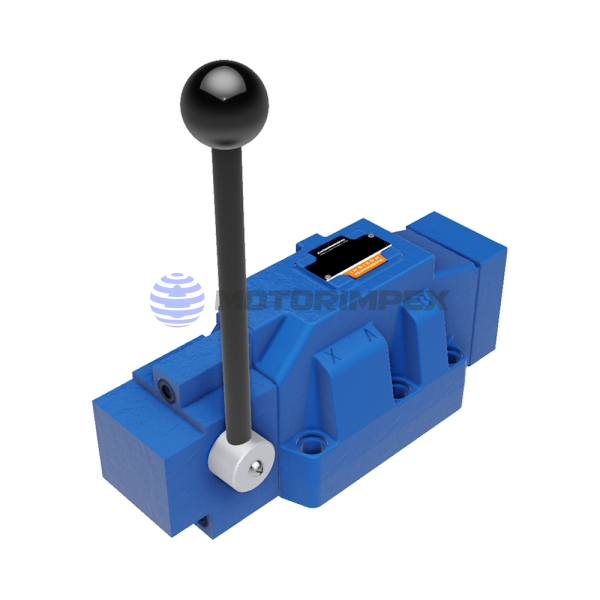

ДУ 25
максимальное давление: 315 бар
максимальный расход: 450 л/мин
до 6-ти золотников
максимальное давление: 300 бар
максимальный расход: 80 л/мин
до 8-ми секций
максимальное давление: 300 бар
максимальный расход: 70 л/мин
ДУ 6
максимальное давление: 315 бар
максимальный расход: 80 л/мин
ДУ 10
максимальное давление: 350 бар
максимальный расход: 160 л/мин
ДУ 6
максимальное давление: 350 бар
максимальный расход: 60 л/мин

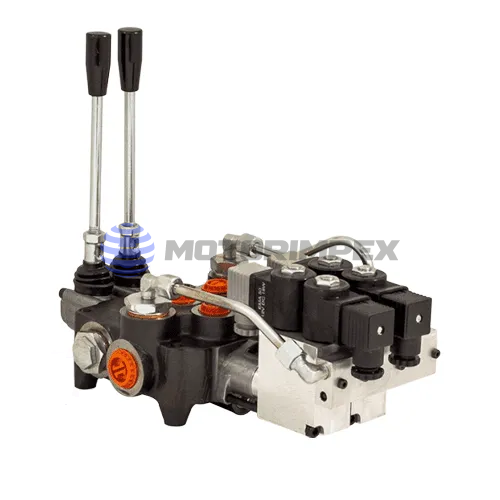

до 6-ти золотников
максимальное давление: 300 бар
максимальный расход: 80 л/мин
с возможностью ручного дублирования

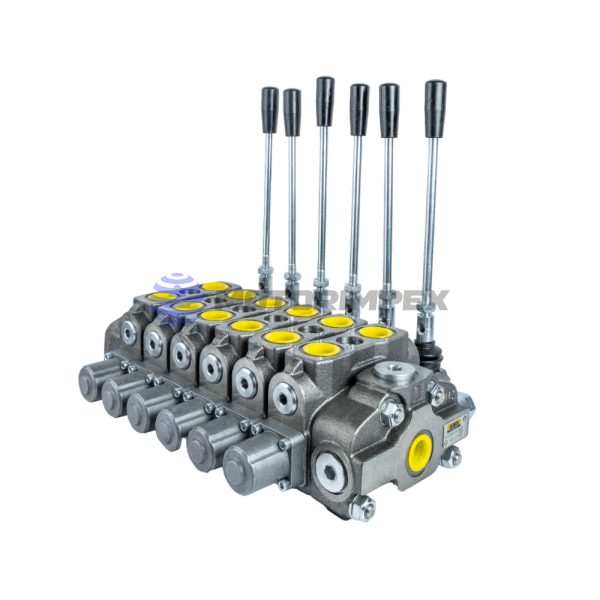

до 12-ти секций
максимальное давление: 315 бар
максимальный расход: 100 л/мин

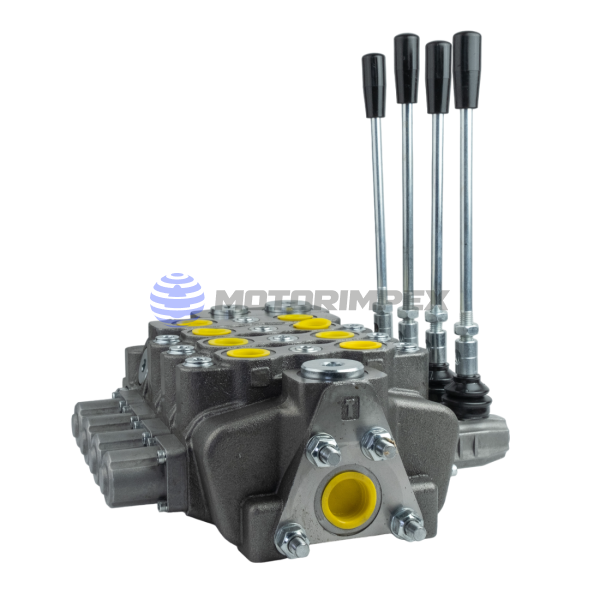

до 12-ти секций
максимальное давление: 315 бар
максимальный расход: 150 л/мин
ДУ 10
максимальное давление: 350 бар
максимальный расход: 150 л/мин
ДУ 6

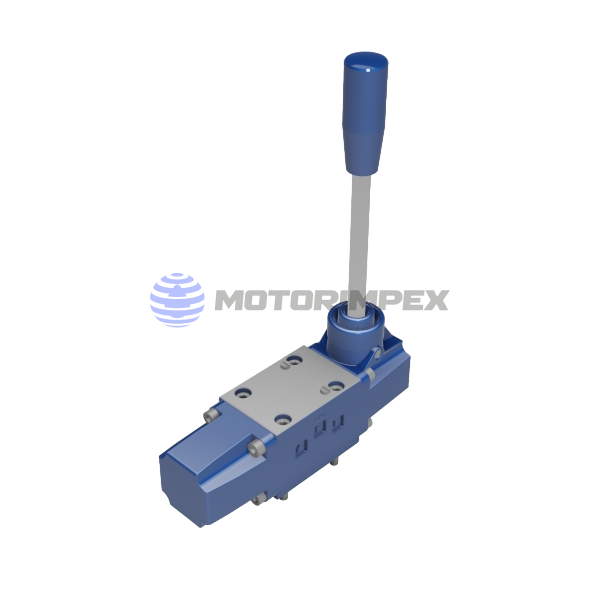

ДУ 6, 10, 16, 22
максимальное давление: 350 бар
максимальный расход: 1000 л/мин
ДУ 10, 16, 22, 32
максимальное давление: 350 бар
максимальный расход: 1000 л/мин
3/4–16 UNF
2-х линейные
максимальное давление: 300 бар
максимальный расход: 40 л/мин
3/4–16 UNF
2-х линейные
максимальное давление: 300 бар
максимальный расход: 40 л/мин
G3/4
2-х линейные
максимальное давление: 300 бар
максимальный расход: 80 л/мин
G1
2-х линейные
максимальное давление: 300 бар
максимальный расход: 150 л/мин
3/4–16 UNF
2-х линейные
максимальное давление: 210 бар
максимальный расход: 25 л/мин

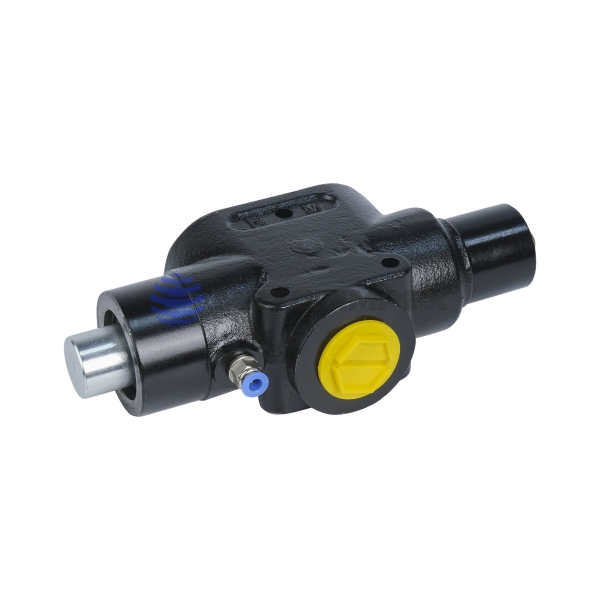

1–1/16 UNF
2-х линейные, сдвоенные
максимальное давление: 250 бар
максимальный расход: 130 л/мин
до 8-ми секций
максимальное давление: 350 бар
максимальный расход: 95 л/мин
ДУ 5
максимальное давление: 315 бар
максимальный расход: 16 л/мин
ДУ 22
максимальное давление: 350 бар
максимальный расход: 450 л/мин
ДУ 32
максимальное давление: 350 бар
максимальный расход: 1100 л/мин
ДУ 5
максимальное давление: 250 бар
максимальный расход: 16 л/мин
Описание категории
Гидрораспределители (гидравлические распределители)
Гидрораспределитель принимает и перенаправляет поток рабочей жидкости в ту или иную полость исполнительных механизмов гидросистемы. Поток масла под давлением перемещает рабочие органы оборудования и спецтехники: станков, прессов, манипуляторов и других подобных агрегатов.
Главная деталь большинства гидравлических распределителей — запорно-регулирующий элемент. В 95% случаев это золотник. Преимущества золотниковых распределителей: надежность, долговечность, стоимость, простота изготовления и взаимозаменяемость. Гидрораспределители с запирающими деталями седельного типа (шариком, конусом или диском) менее распространены из-за малой пропускной способности и большой стоимости.
Главной задачей гидравлического распределителя является правильное направление потока жидкости ко всем необходимым частям, элементам или компонентам целостной гидравлической системы.
Гидравлический распределитель осуществляет передачу гидравлической мощности от источника (насосов), которые нагнетают поток гидравлической жидкости в исполнительный механизм (гидроцилиндр, гидромотор).
Благодаря полученным данным (пропорциональный или дискретный электрический сигнал) гидравлический распределитель определяет, как распределять поток между гидравлическими цилиндрами, моторами и другими устройствами.
Типы распределителей

Гидравлические распределители разделяют по типу воздействия на запорно-регулирующий элемент. По уменьшению частоты применения в составе гидроприводов:
— ручные;
— электромагнитные;

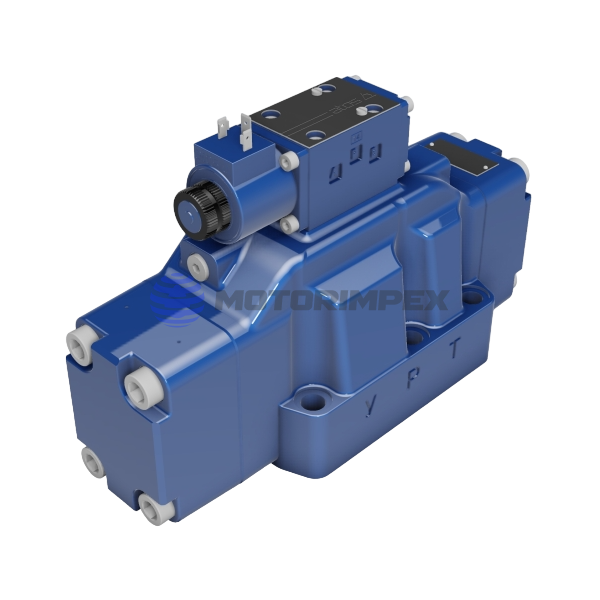

— электрогидравлические;

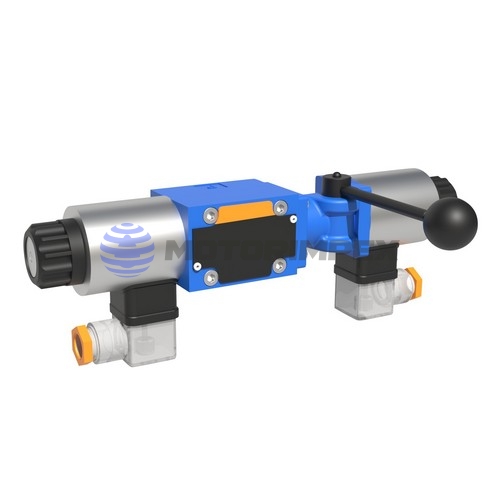

— электромагнитные с ручным дублированием;
— гидравлические;
— механические;
— пневматические.
В зависимости от решаемых гидравликой задач, часто используют комбинированные типы управления гидрораспределителем.
Принцип работы

Гидрораспределитель выполняет свои функции за счет конфигурации кромок на корпусе золотника, которые в соответствующих рабочих позициях соединяют и разделяют каналы A, B, P и T. Схема распределения подбирается под необходимые режимы работы гидросистемы.
Удерживаясь в нейтральном положении возвратными пружинами, золотник разгружает систему или держит в закрытом состоянии поток рабочей жидкости. Когда на него воздействуют одним из видов управления, он перемещается в рабочую позицию и соединяет соответствующие каналы, движение жидкости по которым двигает исполнительные механизмы в необходимую сторону. Прекращение воздействия на запорно-регулирующий элемент возвращает его в исходное положение.
Для дополнительного контроля положения золотника по соображениям безопасности, гидравлические распределители оборудуют датчиками конечного положения.
Пример управления гидроцилиндром
На представленной схеме, в положении электромагнитного распределителя «0», движение жидкости от гидронасоса к цилиндру перекрыто. В положении «b», жидкость под давлением из канала Р по каналу А поступает в поршневую полость гидроцилиндра. Шток выдвигается, и в это же время из канала В через канал Т масло сливается из штоковой полости в гидробак. При переключении золотника гидрораспределителя в положение «a», штоковая полость наполняется, а из поршневой масло сливается — шток цилиндра втягивается.

Гидравлические схемы распределителей
В таблице Вы можете увидеть наиболее распространенные конфигурации золотников гидрораспределителей, а также их старую советскую маркировку и маркировку европейского аналога.
Подключение к гидросистеме
Основные типы присоединения это стыковой (плитовой) и резьбовой.
Распределители стыкового монтажа имеют стандартизированный условный диаметр (ДУ) и расположение портов. Сторона корпуса гидрораспределителя с портами вплотную стыкуется с соответствующей конфигурацией портов на стороне монтажной плиты или модульного клапана. Стыкующиеся поверхности плит плотно стягиваются болтами. Чаще встречаются на станочных гидроприводах.
Моноблочные и секционные распределители с резьбовыми портами присоединяются рукавами высокого давления или трубами. Чаще на тракторах, грейдерах, манипуляторах и подобной спецтехнике.

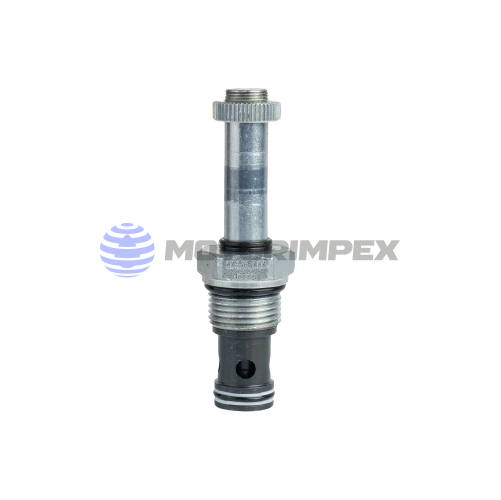

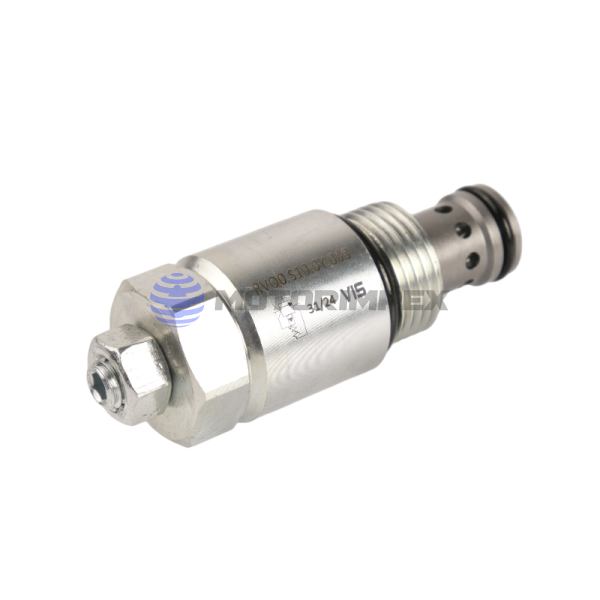

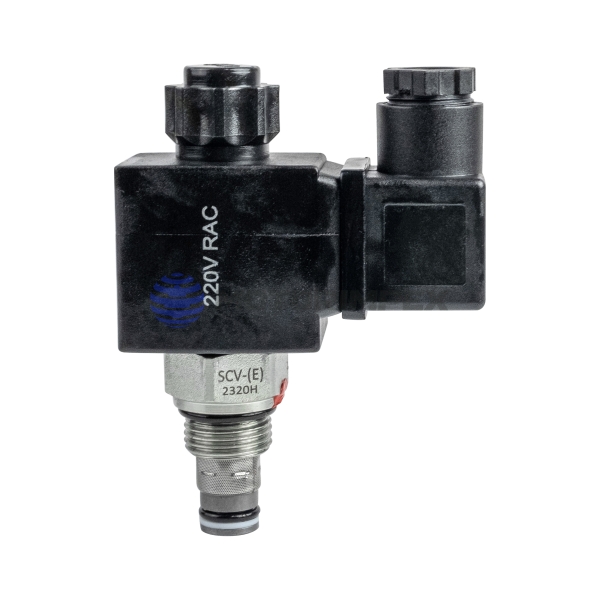

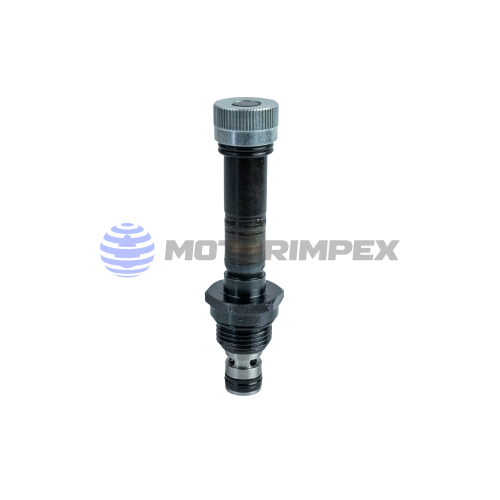

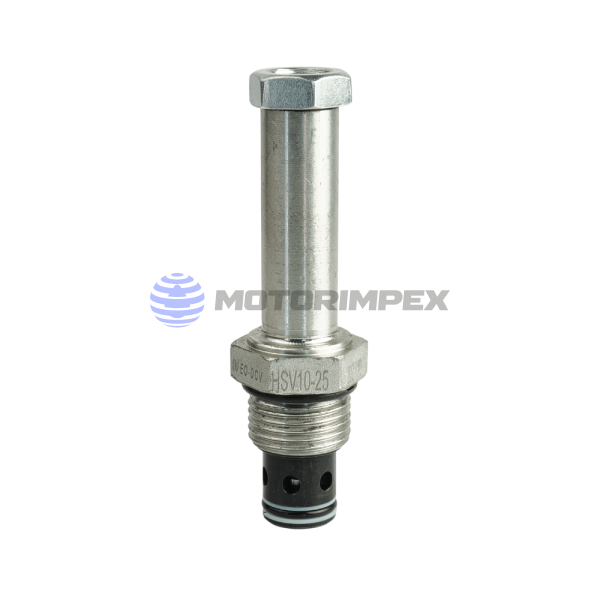

Картриджный монтаж относится к нормально-открытым и нормально-закрытым гидрораспределителям, которые вкручиваются в монтажные плиты своей резьбовой частью корпуса.
В зависимости от количества исполнительных механизмов (операций), в системе должно быть соответствующее число каналов. Для этого стыковые гидрораспределители устанавливаются наборкой на монтажной плите, а резьбовые — либо изготавливаются с несколькими золотниками в цельном корпусе, либо собираются из секций. При этом каждый золотник может иметь индивидуальную конфигурацию.
Как работает гидравлический распределитель?
Гидрораспределитель является элементом в гидравлической системе, отвечающим за направление движения потока жидкости. Распределитель получает гидравлическую жидкость и направляет её в необходимые актуаторы (поршни, моторы, механизмы). Управляется данный элемент оператором или электронным блоком.
Какие бывают гидрораспределители?
Различные типы гидрораспределителей и их описание в таблице:
Тип гидрораспределителя |
Описание |
Моноблочные |
Все необходимые элементы в одном корпусе |
Мультиблочные |
Состоят из нескольких блоков |
Двухпозиционные |
Для управления двумя состояниями системы, например, ход вперёд/назад |
Трехпозиционные |
Для управления тремя состояниями системы, например, ход вперёд/назад, остановка в нужном положении |
Пропорциональные |
Для максимальной точности движений |
Где купить гидрораспределитель?
Разумное решение купить гидрораспределитель у МОТОРИМПЕКС, поскольку компания предоставляет лицензированное оборудование и обладает собственным опытом по их установке, эксплуатации и обслуживанию как в отдельном экземпляре, так и в связке с целыми гидравлическими системами.
