Гидрораспределители - Страница 3
Гидрораспределители - Страница 3
Мы являемся лидером в поставке гидрораспределителей в Украине. Мы обладаем крупнейшими складами гидравлики в стране, и большая часть брендов продукции представлена только у нас.
Широкий ассортимент моделей товаров всегда в наличии на складе для быстрого удовлетворения потребностей клиентов. Вся продукция, указанная в технических каталогах, доступна для заказа.
Фильтр
Код товара: 06120721
Бренд -
Ponar
M33x2
2-х линейные
максимальное давление: 315 бар
максимальный расход: 60 л/мин
Код товара: 06120722
Бренд -
Ponar
Ø 20 мм
3-х линейные
максимальное давление: 315 бар
максимальный расход: 1,3 л/мин
Код товара: 06125200
Бренд -
Ponar
M22x1,5
максимальное давление: 315 бар
максимальный расход: 20 л/мин
Код товара: 06311677
Бренд -
Badestnost
до 7-ми золотников
максимальное давление: 300 бар
максимальный расход: 40 л/мин
Код товара: 06311679
Бренд -
Badestnost
до 6-ти золотников
максимальное давление: 300 бар
максимальный расход: 80 л/мин
Код товара: 06311680
Бренд -
Badestnost
до 7-ми золотников
максимальное давление: 300 бар
максимальный расход: 40 л/мин
с возможностью ручного дублирования
Код товара: 06311667
Бренд -
Badestnost
1 золотник
максимальное давление: 207 бар
максимальный расход: 70 л/мин
Код товара: 06311669
Бренд -
Badestnost
1 золотник
максимальное давление: 300 бар
максимальный расход: 80 л/мин
для колунов
Код товара: 06311670
Бренд -
Badestnost
1 золотник
максимальное давление: 315 бар
максимальный расход: 16 л/мин
для колунов
Код товара: 06311673
Бренд -
Badestnost
до 3-х золотников
максимальное давление: 300 бар
максимальный расход: 80 л/мин
Код товара: 06311683
Бренд -
Badestnost
до 6-ти золотников
максимальное давление: 300 бар
максимальній расход: 100 л/хв
с возможностью ручного дублирования
Код товара: 06311682
Бренд -
Badestnost
до 4-х золотников
максимальное давление: 300 бар
максимальный расход: 120 л/мин
с возможностью ручного дублирования
Код товара: 06311672
Бренд -
Badestnost
1 золотник
максимальное давление: 300 бар
максимальный расход: 120 л/мин
Код товара: 06311678
Бренд -
Badestnost

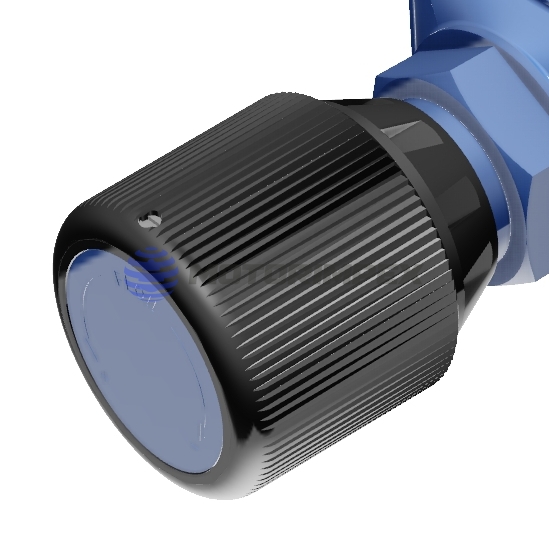

исполнение рукоятки с блокиратором
до 7-ми золотников
максимальное давление: 300 бар
максимальный расход: 50 л/мин
Код товара: 06311661
Бренд -
Badestnost
3-х золотниковые
максимальное давление: 300 бар
максимальный расход: 25 л/мин
Код товара: 06311663
Бренд -
Badestnost
1 золотник
G3/8, M18x1,5, 3/4–16 UNF
максимальное давление: 300 бар
максимальный расход: 35 л/мин
Код товара: 06311664
Бренд -
Badestnost
1 золотник
G3/8, M18x1,5, 3/4–16 UNF
максимальное давление: 300 бар
максимальный расход: 35 л/мин
Код товара: 06314956
Бренд -
Badestnost
1 золотник
G1/2, G3/4, 1/2" NPT, 3/4" NPT
максимальное давление: 207 бар
максимальный расход: 68 л/мин
Код товара: 06311675
Бренд -
Badestnost
до 6-ти золотников
максимальное давление: 300 бар
максимальный расход: 90 л/мин
Код товара: 06311658
Бренд -
Badestnost
1 золотник
максимальное давление: 210 бар
максимальный расход: 113 л/мин
Код товара: 06311674
Бренд -
Badestnost
3 или 4 золотника
максимальное давление: 250 бар
максимальный расход: 80 л/мин
Код товара: 06311692
Бренд -
Badestnost
до 8-ми секций
максимальное давление: 300 бар
максимальный расход: 70 л/мин
Код товара: 06311693
Бренд -
Badestnost
до 8-ми секций
максимальное давление: 250 бар
максимальный расход: 80 л/мин
Код товара: 06311694
Бренд -
Badestnost
до 8-ми секций
максимальное давление: 250 бар
максимальный расход: 100 л/мин
Код товара: 06311687
Бренд -
Badestnost
до 12-ти секций
максимальное давление: 315 бар
максимальный расход: 160 л/мин
Код товара: 06311691
Бренд -
Badestnost
до 4-х секций
максимальное давление: 200 бар
максимальный расход: 30 л/мин
Код товара: 06311690
Бренд -
Badestnost
до 11-ти секций
максимальное давление: 200 бар
максимальный расход: 60 л/мин
Код товара: 06311660
Бренд -
Badestnost
1 золотник
максимальное давление: 400 бар
максимальный расход: 70 л/мин
Код товара: 06311659
Бренд -
Badestnost
2-х золотниковые
максимальное давление: 220 бар
максимальный расход: 120 л/мин
Код товара: 06241060
Бренд -
Atos
ДУ 6
максимальное давление: 350 бар
максимальный расход: 80 л/мин
Код товара: 06241066
Бренд -
Atos
ДУ 6
максимальное давление: 350 бар
максимальный расход: 30 л/мин
Код товара: 06241065
Бренд -
Atos
ДУ 6
максимальное давление: 350 бар
максимальный расход: 30 л/мин
Код товара: 06241063
Бренд -
Atos
ДУ 6
максимальное давление: 250 бар
максимальный расход: 50 л/ми
Код товара: 06241061
Бренд -
Atos
ДУ 6 или 10
максимальное давление: 420 бар
максимальный расход: 150 л/мин
Код товара: 06241056
Бренд -
Atos
ДУ 6, 10, 16, 22
максимальное давление: 350 бар
максимальный расход: 1000 л/мин
Код товара: 06241051
Бренд -
Atos
ДУ 6–32
максимальное давление: 350 бар
максимальный расход: 1000 л/мин
Код товара: 06241057
Бренд -
Atos
ДУ 6–32
максимальное давление: 350 бар
максимальный расход: 1000 л/мин
Код товара: 06246054
Бренд -
Atos
3/4–16 UNF, 7/8–14 UNF, 1 5/16–12 UNF
2-х линейные
максимальное давление: 350 бар
максимальный расход: 150 л/мин
Код товара: 06241052
Бренд -
Atos
ДУ 6–50
максимальное давление: 350 бар
максимальный расход: 2000 л/мин
Код товара: 06241054
Бренд -
Atos
ДУ 6
максимальное давление: 315 бар
максимальный расход: 60 л/мин
Код товара: 06241053
Бренд -
Atos
ДУ 6, 10, 16, 22
максимальное давление: 350 бар
максимальный расход: 700 л/мин
Код товара: 06241248
Бренд -
Atos
ДУ 6–22
Код товара: 06241246
Бренд -
Atos
ДУ 6–32
Код товара: 06241245
Бренд -
Atos

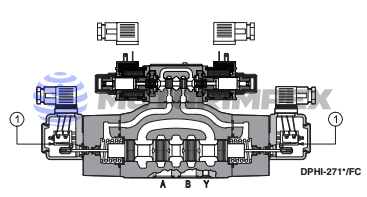

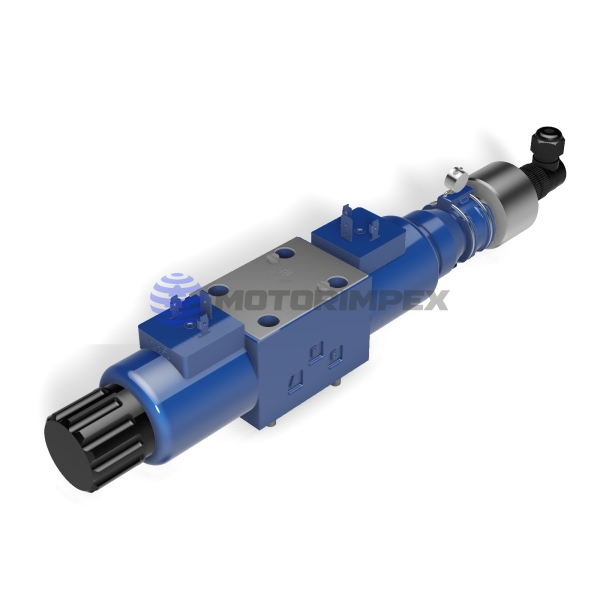

с датчиком положения
ДУ 6
максимальное давление: 350 бар
максимальный расход: 60 л/мин
Код товара: 06241244
Бренд -
Atos
ДУ 6–32
Код товара: 06241243
Бренд -
Atos
ДУ 6
максимальное давление: 350 бар
максимальный расход: 70 л/мин
Код товара: 06241247
Бренд -
Atos
ДУ 6, 10, 16, 22
максимальное давление: 350 бар
максимальный расход: 700 л/мин
Код товара: 06241249
Бренд -
Atos
Описание категории
Гидрораспределители (гидравлические распределители)
Гидрораспределитель принимает и перенаправляет поток рабочей жидкости в ту или иную полость исполнительных механизмов гидросистемы. Поток масла под давлением перемещает рабочие органы оборудования и спецтехники: станков, прессов, манипуляторов и других подобных агрегатов.
Главная деталь большинства гидравлических распределителей — запорно-регулирующий элемент. В 95% случаев это золотник. Преимущества золотниковых распределителей: надежность, долговечность, стоимость, простота изготовления и взаимозаменяемость. Гидрораспределители с запирающими деталями седельного типа (шариком, конусом или диском) менее распространены из-за малой пропускной способности и большой стоимости.
Главной задачей гидравлического распределителя является правильное направление потока жидкости ко всем необходимым частям, элементам или компонентам целостной гидравлической системы.
Гидравлический распределитель осуществляет передачу гидравлической мощности от источника (насосов), которые нагнетают поток гидравлической жидкости в исполнительный механизм (гидроцилиндр, гидромотор).
Благодаря полученным данным (пропорциональный или дискретный электрический сигнал) гидравлический распределитель определяет, как распределять поток между гидравлическими цилиндрами, моторами и другими устройствами.
Типы распределителей
Гидравлические распределители разделяют по типу воздействия на запорно-регулирующий элемент. По уменьшению частоты применения в составе гидроприводов:
— ручные;
— электромагнитные;
— электрогидравлические;
— электромагнитные с ручным дублированием;
— гидравлические;
— механические;
— пневматические.
В зависимости от решаемых гидравликой задач, часто используют комбинированные типы управления гидрораспределителем.
Принцип работы
Гидрораспределитель выполняет свои функции за счет конфигурации кромок на корпусе золотника, которые в соответствующих рабочих позициях соединяют и разделяют каналы A, B, P и T. Схема распределения подбирается под необходимые режимы работы гидросистемы.
Удерживаясь в нейтральном положении возвратными пружинами, золотник разгружает систему или держит в закрытом состоянии поток рабочей жидкости. Когда на него воздействуют одним из видов управления, он перемещается в рабочую позицию и соединяет соответствующие каналы, движение жидкости по которым двигает исполнительные механизмы в необходимую сторону. Прекращение воздействия на запорно-регулирующий элемент возвращает его в исходное положение.
Для дополнительного контроля положения золотника по соображениям безопасности, гидравлические распределители оборудуют датчиками конечного положения.
Пример управления гидроцилиндром
На представленной схеме, в положении электромагнитного распределителя «0», движение жидкости от гидронасоса к цилиндру перекрыто. В положении «b», жидкость под давлением из канала Р по каналу А поступает в поршневую полость гидроцилиндра. Шток выдвигается, и в это же время из канала В через канал Т масло сливается из штоковой полости в гидробак. При переключении золотника гидрораспределителя в положение «a», штоковая полость наполняется, а из поршневой масло сливается — шток цилиндра втягивается.
Гидравлические схемы распределителей
В таблице Вы можете увидеть наиболее распространенные конфигурации золотников гидрораспределителей, а также их старую советскую маркировку и маркировку европейского аналога.
Подключение к гидросистеме
Основные типы присоединения это стыковой (плитовой) и резьбовой.
Распределители стыкового монтажа имеют стандартизированный условный диаметр (ДУ) и расположение портов. Сторона корпуса гидрораспределителя с портами вплотную стыкуется с соответствующей конфигурацией портов на стороне монтажной плиты или модульного клапана. Стыкующиеся поверхности плит плотно стягиваются болтами. Чаще встречаются на станочных гидроприводах.
Моноблочные и секционные распределители с резьбовыми портами присоединяются рукавами высокого давления или трубами. Чаще на тракторах, грейдерах, манипуляторах и подобной спецтехнике.
Картриджный монтаж относится к нормально-открытым и нормально-закрытым гидрораспределителям, которые вкручиваются в монтажные плиты своей резьбовой частью корпуса.
В зависимости от количества исполнительных механизмов (операций), в системе должно быть соответствующее число каналов. Для этого стыковые гидрораспределители устанавливаются наборкой на монтажной плите, а резьбовые — либо изготавливаются с несколькими золотниками в цельном корпусе, либо собираются из секций. При этом каждый золотник может иметь индивидуальную конфигурацию.
Как работает гидравлический распределитель?
Гидрораспределитель является элементом в гидравлической системе, отвечающим за направление движения потока жидкости. Распределитель получает гидравлическую жидкость и направляет её в необходимые актуаторы (поршни, моторы, механизмы). Управляется данный элемент оператором или электронным блоком.
Какие бывают гидрораспределители?
Различные типы гидрораспределителей и их описание в таблице:
|
Тип гидрораспределителя |
Описание |
|
Моноблочные |
Все необходимые элементы в одном корпусе |
|
Мультиблочные |
Состоят из нескольких блоков |
|
Двухпозиционные |
Для управления двумя состояниями системы, например, ход вперёд/назад |
|
Трехпозиционные |
Для управления тремя состояниями системы, например, ход вперёд/назад, остановка в нужном положении |
|
Пропорциональные |
Для максимальной точности движений |
Где купить гидрораспределитель?
Разумное решение купить гидрораспределитель у МОТОРИМПЕКС, поскольку компания предоставляет лицензированное оборудование и обладает собственным опытом по их установке, эксплуатации и обслуживанию как в отдельном экземпляре, так и в связке с целыми гидравлическими системами.
