Мы являемся лидером в поставке гидрораспределителей в Украине. Мы обладаем крупнейшими складами гидравлики в стране, и большая часть брендов продукции представлена только у нас.
Широкий ассортимент моделей товаров всегда в наличии на складе для быстрого удовлетворения потребностей клиентов. Вся продукция, указанная в технических каталогах, доступна для заказа.
Фильтр
Код товара: 06241251
Бренд -
Atos
Код товара: 06241250
Бренд -
Atos
Код товара: 06402101
Бренд -
Walvoil
1 золотник
максимальное давление: 250 бар
максимальный расход: 45 л/мин
Код товара: 06402105
Бренд -
Walvoil
до 6-ти золотников
максимальное давление: 315 бар
максимальный расход: 70 л/мин
Код товара: 06402106
Бренд -
Walvoil
1 золотник
максимальное давление: 250 бар
максимальный расход: 120 л/мин
Код товара: 06402109
Бренд -
Walvoil
до 6-ти золотников
максимальное давление: 315 бар
максимальный расход: 25 л/мин
Код товара: 06402110
Бренд -
Walvoil
до 6-ти золотников
максимальное давление: 315 бар
максимальный расход: 30 л/мин
Код товара: 06405266
Бренд -
Walvoil
до 8-ми золотников
максимальное давление 315 бар
максимальный расход 70 л/мин
Код товара: 06402111
Бренд -
Walvoil
2-х золотниковые
максимальное давление: 250 бар
максимальный расход: 45 л/мин
Код товара: 06402112
Бренд -
Walvoil
2-х золотниковые
максимальное давление: 250 бар
максимальный расход: 45 л/мин
Код товара: 06402113
Бренд -
Walvoil
до 6-ти золотников
максимальное давление: 315 бар
максимальный расход: 45 л/мин
Код товара: 06405267
Бренд -
Walvoil
2-х золотниковые
максимальное давление 250 бар
максимальный расход 80 л/мин
Код товара: 06402114
Бренд -
Walvoil
до 6-ти золотников
максимальное давление: 315 бар
максимальный расход: 80 л/мин
Код товара: 06402093
Бренд -
Walvoil
до 6-ти золотников
максимальное давление: 250 бар
максимальный расход: 110 л/мин
Код товара: 06402115
Бренд -
Walvoil
3-х золотниковые
максимальное давление: 250 бар
максимальный расход: 80 л/мин
Код товара: 06402094
Бренд -
Walvoil
2-х золотниковые
максимальное давление: 250 бар
максимальный расход: 80 л/мин
Код товара: 06402116
Бренд -
Walvoil
2-х золотниковые
максимальное давление: 250 бар
максимальный расход: 80 л/мин
Код товара: 06402103
Бренд -
Walvoil
до 12-ти секций
максимальное давление: 315 бар
максимальный расход: 45 л/мин
Код товара: 06402108
Бренд -
Walvoil
до 12-ти секций
максимальное давление: 315 бар
максимальный расход: 240 л/мин
Код товара: 06402150
Бренд -
Walvoil
до 10-ти секций
максимальное давление: 315 бар
максимальный расход: 30 л/мин
Код товара: 06402117
Бренд -
Walvoil
до 12-ти секций
максимальное давление: 315 бар
максимальный расход: 60 л/мин
Код товара: 06402118
Бренд -
Walvoil
до 12-ти секций
максимальное давление: 315 бар
максимальный расход: 120 л/мин
Код товара: 06402119
Бренд -
Walvoil
до 12-ти секций
максимальное давление: 315 бар
максимальный расход: 90 л/мин
Код товара: 06402120
Бренд -
Walvoil
до 12-ти секций
максимальное давление: 315 бар
максимальный расход: 160 л/мин
Код товара: 06402121
Бренд -
Walvoil
до 10-ти секций
максимальное давление: 315 бар
максимальный расход: 400 л/мин
Код товара: 06402100
Бренд -
Walvoil
до 12-ти секций
максимальное давление: 230 бар
максимальный расход: 240 л/мин
Код товара: 06402098
Бренд -
Walvoil
до 10-ти секций
максимальное давление: 420 бар
максимальный расход: 240 л/мин
Код товара: 06402099
Бренд -
Walvoil
до 10-ти секций
максимальное давление: 315 бар
максимальный расход: 150 л/мин
Код товара: 06402095
Бренд -
Walvoil
до 12-ти секций
максимальное давление: 315 бар
максимальный расход: 75 л/мин
Код товара: 06402096
Бренд -
Walvoil
до 10-ти секций
максимальное давление: 315 бар
максимальный расход: 100 л/мин
Код товара: 06402097
Бренд -
Walvoil
до 12-ти секций
максимальное давление: 315 бар
максимальный расход: 180 л/мин
Код товара: 06402340
Бренд -
Walvoil
3/4–16 UNF
2-х линейные
максимальное давление: 210 бар
максимальный расход: 20 л/мин
Код товара: 061006961
Бренд -
VIS Hydraulics
M18x1,5
2-х линейные
максимальное давление: 250 бар
максимальный расход: 15 л/мин
Код товара: 061006962
Бренд -
VIS Hydraulics
M20x1,5
2-х линейные
максимальное давление: 250 бар
максимальный расход: 15 л/мин
Код товара: 06402342
Бренд -
Walvoil
3/4–16 UNF, 1 5/16–12 UNF
2-х линейные
максимальное давление: 380 бар
максимальный расход: 150 л/мин
Код товара: 06402341
Бренд -
Walvoil
7/8–14 UNF, 1 1/16–12 UNF, 1 5/16–12 UNF
2-х линейные
максимальное давление: 350 бар
максимальный расход: 150 л/мин
Код товара: 06402343
Бренд -
Walvoil
3/4–16 UNF, 7/8–14 UNF, 1 1/16–12 UNF
2-х линейные
максимальное давление: 210 бар
максимальный расход: 40 л/мин
Код товара: 06402344
Бренд -
Walvoil
3/4–16 UNF, 1 5/16–12 UNF
2-х линейные
максимальное давление: 380 бар
максимальный расход: 150 л/мин
Код товара: 06402345
Бренд -
Walvoil
3/4–16 UNF, 1 5/16–12 UNF
2-х линейные
максимальное давление: 380 бар
максимальный расход: 150 л/мин
Код товара: 06402346
Бренд -
Walvoil
3/4–16 UNF, 7/8–14 UNF, 1 1/16–12 UNF
3-х линейные
максимальное давление: 250 бар
максимальный расход: 40 л/мин
Код товара: 06402347
Бренд -
Walvoil
3/4–16 UNF, 7/8–14 UNF
3-х линейные
максимальное давление: 250 бар
максимальный расход: 20 л/мин
Код товара: 06402348
Бренд -
Walvoil
3/4–16 UNF
3-х линейные
максимальное давление: 250 бар
максимальный расход: 10 л/мин
Код товара: 06402349
Бренд -
Walvoil
3/4–16 UNF, 7/8–14 UNF, 1 1/16–12 UNF
4-х линейные
максимальное давление: 210 бар
максимальный расход: 40 л/мин
Код товара: 06402350
Бренд -
Walvoil
3/4–16 UNF, 1 5/16–12 UNF
4-х линейные
максимальное давление: 210 бар
максимальный расход: 90 л/мин
Код товара: 06402351
Бренд -
Walvoil
3/4–16 UNF, 7/8–14 UNF, 1 1/16–12 UNF
2-х линейные
максимальное давление: 210 бар
максимальный расход: 50 л/мин
Код товара: 06402362
Бренд -
Walvoil
G1/4–G1
2-х линейные
максимальное давление: 350 бар
максимальный расход: 160 л/мин
Код товара: 06402371
Бренд -
Walvoil
G1/4
2-х линейные
максимальное давление: 210 бар
максимальный расход: 10 л/мин
Код товара: 06402356
Бренд -
Walvoil
3/4–16 UNF, G3/4, G1
2-х линейные
максимальное давление: 350 бар
максимальный расход: 150 л/мин
Описание категории
Гидрораспределители (гидравлические распределители)
Гидрораспределитель принимает и перенаправляет поток рабочей жидкости в ту или иную полость исполнительных механизмов гидросистемы. Поток масла под давлением перемещает рабочие органы оборудования и спецтехники: станков, прессов, манипуляторов и других подобных агрегатов.
Главная деталь большинства гидравлических распределителей — запорно-регулирующий элемент. В 95% случаев это золотник. Преимущества золотниковых распределителей: надежность, долговечность, стоимость, простота изготовления и взаимозаменяемость. Гидрораспределители с запирающими деталями седельного типа (шариком, конусом или диском) менее распространены из-за малой пропускной способности и большой стоимости.
Главной задачей гидравлического распределителя является правильное направление потока жидкости ко всем необходимым частям, элементам или компонентам целостной гидравлической системы.
Гидравлический распределитель осуществляет передачу гидравлической мощности от источника (насосов), которые нагнетают поток гидравлической жидкости в исполнительный механизм (гидроцилиндр, гидромотор).
Благодаря полученным данным (пропорциональный или дискретный электрический сигнал) гидравлический распределитель определяет, как распределять поток между гидравлическими цилиндрами, моторами и другими устройствами.
Типы распределителей
Гидравлические распределители разделяют по типу воздействия на запорно-регулирующий элемент. По уменьшению частоты применения в составе гидроприводов:
— ручные;
— электромагнитные;
— электрогидравлические;
— электромагнитные с ручным дублированием;
— гидравлические;
— механические;
— пневматические.
В зависимости от решаемых гидравликой задач, часто используют комбинированные типы управления гидрораспределителем.
Принцип работы
Гидрораспределитель выполняет свои функции за счет конфигурации кромок на корпусе золотника, которые в соответствующих рабочих позициях соединяют и разделяют каналы A, B, P и T. Схема распределения подбирается под необходимые режимы работы гидросистемы.
Удерживаясь в нейтральном положении возвратными пружинами, золотник разгружает систему или держит в закрытом состоянии поток рабочей жидкости. Когда на него воздействуют одним из видов управления, он перемещается в рабочую позицию и соединяет соответствующие каналы, движение жидкости по которым двигает исполнительные механизмы в необходимую сторону. Прекращение воздействия на запорно-регулирующий элемент возвращает его в исходное положение.
Для дополнительного контроля положения золотника по соображениям безопасности, гидравлические распределители оборудуют датчиками конечного положения.
Пример управления гидроцилиндром
На представленной схеме, в положении электромагнитного распределителя «0», движение жидкости от гидронасоса к цилиндру перекрыто. В положении «b», жидкость под давлением из канала Р по каналу А поступает в поршневую полость гидроцилиндра. Шток выдвигается, и в это же время из канала В через канал Т масло сливается из штоковой полости в гидробак. При переключении золотника гидрораспределителя в положение «a», штоковая полость наполняется, а из поршневой масло сливается — шток цилиндра втягивается.
Гидравлические схемы распределителей
В таблице Вы можете увидеть наиболее распространенные конфигурации золотников гидрораспределителей, а также их старую советскую маркировку и маркировку европейского аналога.
Подключение к гидросистеме
Основные типы присоединения это стыковой (плитовой) и резьбовой.
Распределители стыкового монтажа имеют стандартизированный условный диаметр (ДУ) и расположение портов. Сторона корпуса гидрораспределителя с портами вплотную стыкуется с соответствующей конфигурацией портов на стороне монтажной плиты или модульного клапана. Стыкующиеся поверхности плит плотно стягиваются болтами. Чаще встречаются на станочных гидроприводах.
Моноблочные и секционные распределители с резьбовыми портами присоединяются рукавами высокого давления или трубами. Чаще на тракторах, грейдерах, манипуляторах и подобной спецтехнике.

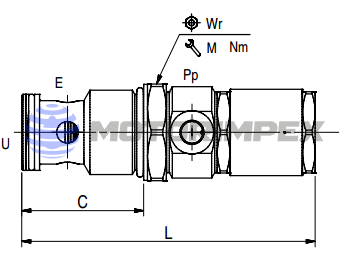

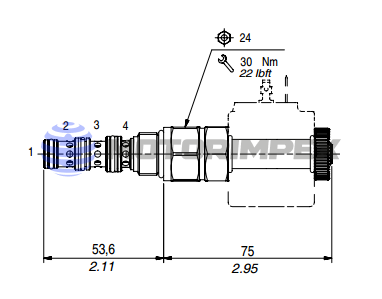

Картриджный монтаж относится к нормально-открытым и нормально-закрытым гидрораспределителям, которые вкручиваются в монтажные плиты своей резьбовой частью корпуса.
В зависимости от количества исполнительных механизмов (операций), в системе должно быть соответствующее число каналов. Для этого стыковые гидрораспределители устанавливаются наборкой на монтажной плите, а резьбовые — либо изготавливаются с несколькими золотниками в цельном корпусе, либо собираются из секций. При этом каждый золотник может иметь индивидуальную конфигурацию.
Как работает гидравлический распределитель?
Гидрораспределитель является элементом в гидравлической системе, отвечающим за направление движения потока жидкости. Распределитель получает гидравлическую жидкость и направляет её в необходимые актуаторы (поршни, моторы, механизмы). Управляется данный элемент оператором или электронным блоком.
Какие бывают гидрораспределители?
Различные типы гидрораспределителей и их описание в таблице:
|
Тип гидрораспределителя |
Описание |
|
Моноблочные |
Все необходимые элементы в одном корпусе |
|
Мультиблочные |
Состоят из нескольких блоков |
|
Двухпозиционные |
Для управления двумя состояниями системы, например, ход вперёд/назад |
|
Трехпозиционные |
Для управления тремя состояниями системы, например, ход вперёд/назад, остановка в нужном положении |
|
Пропорциональные |
Для максимальной точности движений |
Где купить гидрораспределитель?
Разумное решение купить гидрораспределитель у МОТОРИМПЕКС, поскольку компания предоставляет лицензированное оборудование и обладает собственным опытом по их установке, эксплуатации и обслуживанию как в отдельном экземпляре, так и в связке с целыми гидравлическими системами.
